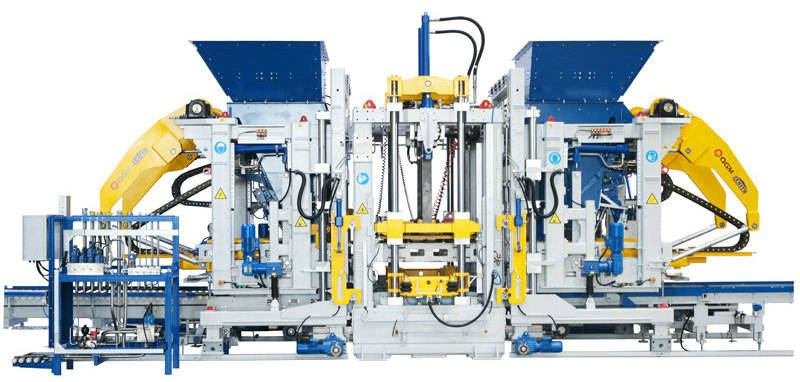

ZN2000C கான்கிரீட் பிளாக் மெஷின்

ZN2000C கான்க்ரீட் பிளாக் மெஷின் என்பது சுயமாக உருவாக்கப்பட்ட மாடல். இது அதிக அளவிலான நுண்ணறிவு மற்றும் ஆட்டோமேஷனால் வகைப்படுத்தப்படுகிறது, மேலும் புதிய நகரங்கள் மற்றும் கடற்பாசி நகரங்களின் கட்டுமானத்தில் பரவலாகப் பயன்படுத்தப்படும் டிஜிட்டல் மயமாக்கல் மற்றும் தகவல் அமைப்பு போன்ற உயர் தொழில்நுட்ப அதிநவீன தொழில்நுட்பங்களை முழுமையாகப் பயன்படுத்துகிறது.

அம்சங்கள்:

இரட்டை அதிர்வு அட்டவணை, எட்டு சர்வோ மோட்டார்கள் (விரும்பினால்) சிறந்த உபகரணங்கள்

எளிதாகப் பராமரிக்கும் மாடுலர் அசெம்பிளி மேலும் பலதரப்பட்ட செங்கற்கள் உற்பத்தி செய்யப்படுகிறது

அதிக திறன், அதிக உற்பத்தித்திறன்

தட்டு அளவு 1400x1400/1300 மிமீ

உருவாக்கும் பகுதி 1320x1350/1250mm

தயாரிப்பு உயரம் 40-500 மிமீ

தொகுதிகளின் எண்ணிக்கை ஹாலோ செங்கற்கள்: 18 தொகுதிகள்/அச்சு (390x190x190மிமீ)

நிலையான செங்கற்கள்: 105 தொகுதிகள்/அச்சு (240x115x53 மிமீ)

சாலை செங்கற்கள்: 66 தொகுதிகள்/அச்சு (200x100x60 மிமீ)

உபகரண அளவு தோராயமாக. 10,000

தோராயமாக 4,700

தோராயமாக 3,400

அதிர்வு அமைப்பு அதிர்வு அட்டவணையின் அதிகபட்ச தூண்டுதல் விசை: 200/kN

பத்திரிகை தலையின் அதிகபட்ச தூண்டுதல் விசை: 40/kN

மின் அளவுருக்கள் மொத்த சக்தி (குறிப்பு): 231/kW

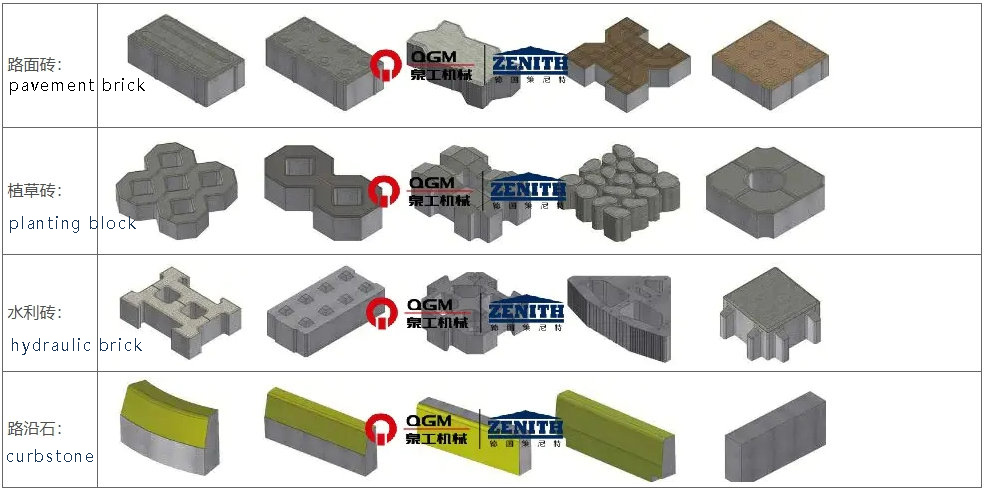

உபகரணங்களால் தயாரிக்கப்பட்ட செங்கல் மாதிரிகளின் திட்ட வரைபடம்

தொழில்நுட்ப நன்மைகள்

1. ஜெர்மன் பதிப்பின் உயர்தர சட்ட வடிவமைப்பு

மெயின்பிரேம் சட்டமானது Zenit இன் காப்புரிமை பெற்ற தொழில்நுட்பத்தால் வடிவமைக்கப்பட்ட உயர் வலிமை கொண்ட வெல்டட் சட்ட கட்டமைப்பை ஏற்றுக்கொள்கிறது, இது தனிப்பயனாக்கப்பட்ட சிறப்பு பிரிவு எஃகு மூலம் பற்றவைக்கப்படுகிறது, நியாயமான வடிவமைப்பு, சமமான மற்றும் அழகான வெல்டிங், மேலும் சட்டத்தின் உயர் தரம் மற்றும் உயர் நிலைத்தன்மையை உறுதிப்படுத்த முழு சட்டமும் வயதான அதிர்வு சிகிச்சைக்கு உட்படுகிறது. மேம்பட்ட கட்டமைப்பு வடிவமைப்பு செயல்முறை மெயின்பிரேமை விரிவுபடுத்துகிறது, மேலும் பக்க அச்சு திறப்பு மற்றும் மூடும் செயல்பாடு, கோர் பிரித்தெடுத்தல் (பலகை) செயல்பாடு, பாலிஸ்டிரீன் போர்டு உள்வைப்பு செயல்பாடு போன்றவை பின்னர் சேர்க்கப்படலாம்.

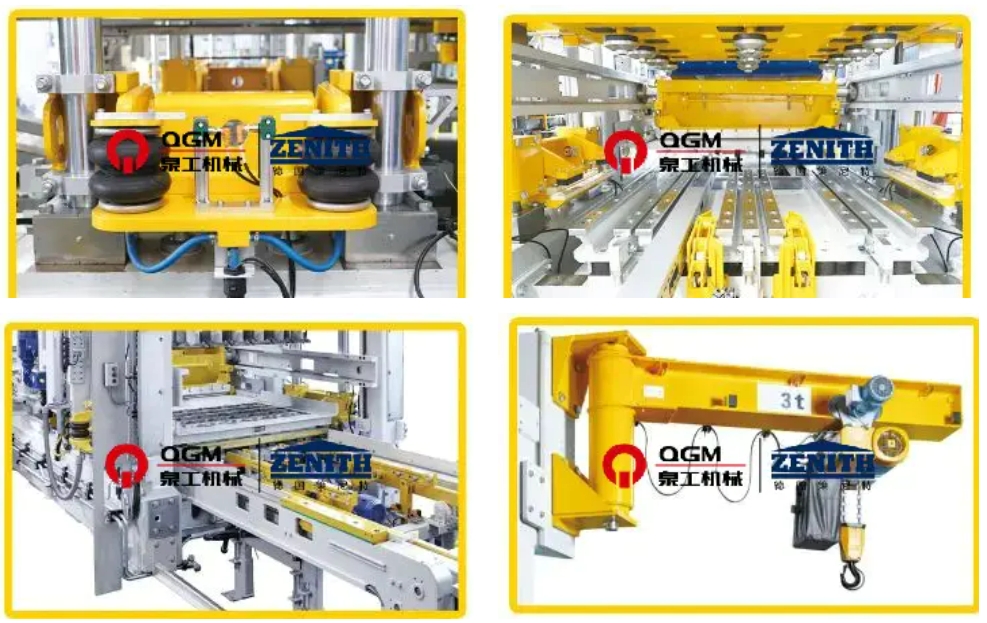

2.தானியங்கி விரைவான அச்சு மாற்ற அமைப்பு

அச்சு ஹோஸ்ட் நிலைக்கு மாற்றப்படும் போது, ​​அதன் தூக்கும் அமைப்பு விரைவான அச்சு மாற்றும் சாதனத்தில் தானியங்கி அச்சு மாற்றத்தை உணர்கிறது. மேல் மற்றும் கீழ் அச்சுகள் தானாக காற்றழுத்தமாக இறுக்கப்படுகின்றன, இது பாதுகாப்பானது, திறமையானது, செயல்பட எளிதானது மற்றும் பராமரிக்க வசதியானது. இது முக்கியமாக அடங்கும்:

நியூமேடிக் மோல்ட் கிளாம்பிங் சாதனம்: இது முக்கியமாக இருபுறமும் மோல்ட் அடைப்பு மற்றும் நியூமேடிக் கிளாம்பிங் தண்டுகளைக் கொண்டுள்ளது, இது ஹோஸ்ட் இயந்திரம் முன் அதிர்வு மற்றும் முக்கிய அதிர்வுகளை மேற்கொள்ளும்போது அச்சுகளை இறுக்குவதற்கும் சரிசெய்வதற்கும் உதவுகிறது.

நியூமேடிக் இண்டெண்டர் பூட்டுதல் சாதனம்: ஏர்பேக் கொண்ட கிளாம்பிங் சாதனத்தால் இண்டெண்டர் சரி செய்யப்படுகிறது, இது உள்தள்ளலை எளிதாகவும் விரைவாகவும் மாற்றும், அச்சு மாற்றுதல் மற்றும் நிறுவலின் நேரத்தைக் குறைக்கும், மேலும் கீழ் அச்சு சட்டகம் மற்றும் மேல் உள்தள்ளலின் துல்லியமான நறுக்குதலை உறுதி செய்யும்.

மின்சார மோல்ட் செருகும் சாதனம்: அச்சுகளை பிரதான இயந்திரத்தில் நிறுவவும், மின்சார அச்சு அடைப்புக்குறி மூலம் இயந்திரத்திலிருந்து அச்சுகளை ஊட்டவும் அகற்றவும் பயன்படுத்தப்படுகிறது, இது சந்தையில் உள்ள பெரும்பாலான அச்சுகளுக்குப் பயன்படுத்தப்படலாம், மேலும் சிறப்பு அச்சு அடைப்புக்குறிகளைப் பயன்படுத்தலாம்.

அச்சு மாற்றும் சாதனம்: பிரதான இயந்திரத்தின் சட்டத்தில் நிறுவப்பட்டுள்ளது, இது அச்சுகளை மாற்றும் போது அச்சுகளை தூக்குவதற்கும் ஏற்றுவதற்கும் பயன்படுத்தப்படுகிறது, மின்சார சங்கிலி ஏற்றி மற்றும் மின்சார நடைபயிற்சி சாதனம் பொருத்தப்பட்டுள்ளது.

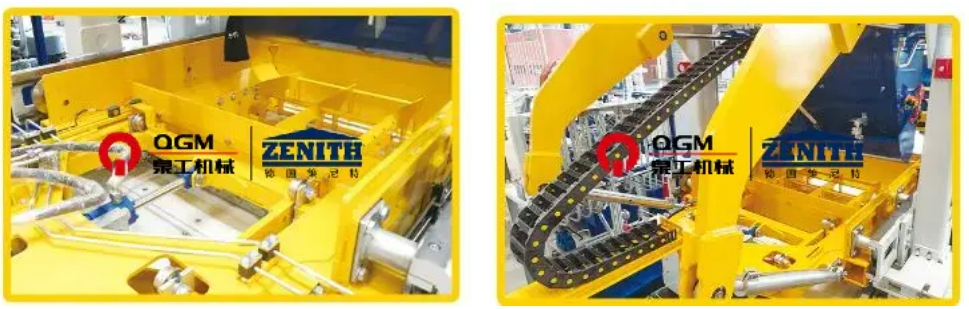

3. ஃபேப்ரிகேஷன் அமைப்புகள்

4. "அல்ட்ரா-டைனமிக்" சர்வோ அதிர்வு அமைப்பு:

"அல்ட்ரா-டைனமிக்" சர்வோ அதிர்வு தொழில்நுட்பம் என்பது செங்கல் இயந்திரங்களுக்காக சிறப்பாக வடிவமைக்கப்பட்ட உயர் திறன், சுய-தகவமைப்பு அதிர்வு அமைப்பு; சர்வோ மோட்டார் மிகக் குறைந்த எதிர்வினை நேரத்தில் அதிவேக பதிலைச் செய்யலாம், அதிக அதிர்வு செயல்திறனை உணர்ந்து, பயன்படுத்தப்படும் சிமெண்டின் அளவைக் குறைத்து, உற்பத்தி சுழற்சியைக் குறைத்து, உயர்-கச்சிதமான கான்கிரீட் தயாரிப்புகளை உருவாக்குகிறது; அதிர்வு அமைப்பு வெவ்வேறு கான்கிரீட் தயாரிப்புகளின் தேவைகளுக்கு நெகிழ்வாக மாற்றியமைக்க முடியும். சர்வோ மோட்டார் மிகக் குறைந்த எதிர்வினை நேரத்தில் அதிவேகமான பதிலைச் செய்து, அதிக அதிர்வு செயல்திறனை உணர முடியும், இது சிமெண்டின் அளவைக் குறைக்கலாம், உற்பத்தி சுழற்சியைக் குறைக்கலாம் மற்றும் மிகவும் கச்சிதமான கான்கிரீட் தயாரிப்புகளை உருவாக்கலாம்; அதிர்வு அமைப்பு வெவ்வேறு கான்கிரீட் தயாரிப்புகளின் உற்பத்தித் தேவைகளுக்கு நெகிழ்வாக மாற்றியமைக்கப்படலாம்.

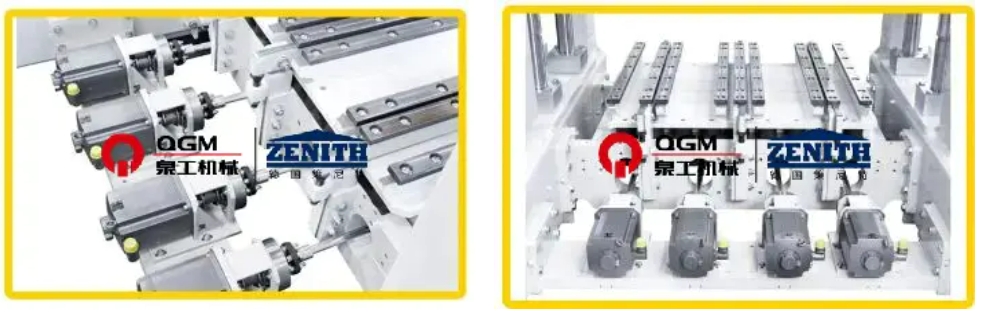

8 சர்வோ டிரைவ்களால் தனித்தனியாக அமைக்கப்பட்ட இயந்திர சமநிலையுடன் 8 அதிர்வு அலகுகள்;

8 சர்வோ மோட்டார்கள், மோட்டார் ஆதரவின் வெளிப்புற அதிர்வு தனிமைக் கற்றைகளில் தனித்தனியாக பொருத்தப்பட்டுள்ளன;

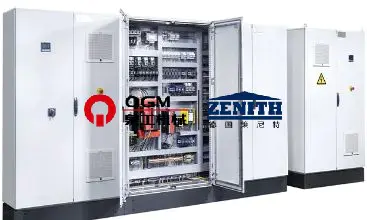

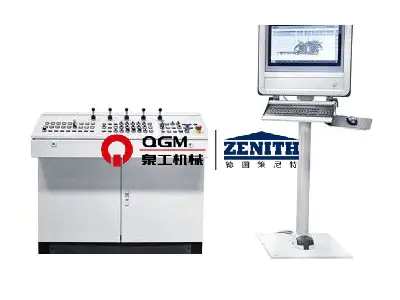

5. துல்லியமான சர்வோ கட்டுப்பாட்டு அமைப்பு

சிக்னல் பின்னூட்டத்தின் மூலம், அதிர்வின் கட்டம் மற்றும் வேகத்தைக் கட்டுப்படுத்துதல், ஒத்திசைக்கப்பட்ட இயக்கக் கட்டுப்பாடு, அதிவேக காத்திருப்பு, குறுகிய காலத்தில் அதிர்வு மற்றும் அதிர்வு நீக்குதல் ஆகியவற்றை முடிக்க முடியும், இது மோல்டிங் சுழற்சியைக் குறைக்க உதவுகிறது, மேலும் சிறந்த பிரேக்கிங் விளைவையும் ஏற்படுத்துகிறது. நிலை மற்றும் வேகம் இரட்டை மூடிய-லூப் மூலம், தூண்டுதல் விசையை செங்குத்து திசையில் மட்டுமே கட்டுப்படுத்தவும், பயனுள்ள தூண்டுதல் சக்தியை அதிகரிக்கவும், அதே நேரத்தில் இயந்திரத்தின் கிடைமட்ட தூண்டுதல் விசை சேதத்தைத் தவிர்க்கவும், சாதனங்களின் சேவை ஆயுளை நீட்டிக்கவும், வெவ்வேறு தயாரிப்பு தேவைகளுக்கு வெவ்வேறு அமைப்புகளை உருவாக்கவும், உயர்தர தயாரிப்புகளை தயாரிக்கவும் முடியும்.

பிரஸ் ஹெட், மோல்ட் ஃபிரேம், அக்ரிகேட் கார் மற்றும் ஃபேப்ரிக் கார் ஆகியவை ஸ்பூல் பின்னூட்டத்துடன் கூடிய விகிதாசார திசை வால்வு மூலம் கட்டுப்படுத்தப்படுகின்றன, இது விரைவான மறுமொழி நேரத்தைக் கொண்டுள்ளது; டிஸ்ப்ளேஸ்மென்ட் சென்சார்/என்கோடர்-பிஎல்சி-விகிதாசார திசை வால்வு-சிலிண்டரின் மூடிய-லூப் கட்டுப்பாட்டு முறை ஏற்றுக்கொள்ளப்பட்டது, இது கட்டுப்பாட்டை மிகவும் துல்லியமாக ஆக்குகிறது, மேலும் சிலிண்டரின் செயல்பாட்டை வேகமாகவும் நிலையானதாகவும் ஆக்குகிறது; ஹைட்ராலிக் நிலையம் மாறி பிஸ்டன் பம்பைப் பயன்படுத்துகிறது, இது அழுத்த எண்ணெயை வெளியிடாது மற்றும் ஆற்றல் நுகர்வு குறைக்க ஹைட்ராலிக் அமைப்பு செட் அழுத்தத்தை அடையும் போது பம்பை இறக்குகிறது; ஹைட்ராலிக் நிலையம் திரட்டி துணை எண்ணெய் விநியோகத்தை ஏற்றுக்கொள்கிறது, இது ஆற்றல் நுகர்வு குறைக்கிறது; மற்றும் ஹைட்ராலிக் நிலையம் திரட்டி துணை எண்ணெய் விநியோகத்தை ஏற்றுக்கொள்கிறது, இது ஆற்றல் நுகர்வு குறைக்கிறது மற்றும் ஆற்றல் நுகர்வு குறைக்கிறது. ஹைட்ராலிக் நிலையமானது குவிப்பான் துணை எண்ணெய் விநியோகத்தை ஏற்றுக்கொள்கிறது, இது ஒரே நேரத்தில் பல செயல்களுக்கு பயன்படுத்தப்படலாம், மேலும் ஹைட்ராலிக் அமைப்பின் அழுத்தம் நிலையானது; ஹைட்ராலிக் அமைப்பில் அழுத்தம் உணரிகள் உள்ளன, அவை எளிதாகப் பார்க்க செயல்பாட்டுக் குழுவில் காட்டப்படும்; ஹைட்ராலிக் அமைப்பில் வெப்பநிலை உணரிகள், குளிரூட்டிகள் மற்றும் ஹீட்டர்கள் உள்ளன, அவை எண்ணெய் வெப்பநிலையை திறம்பட கட்டுப்படுத்த முடியும், இதனால் ஹைட்ராலிக் எண்ணெய் ஒரு நல்ல செயல்திறனைக் கொண்டுள்ளது.

6. ஹைட்ராலிக் அமைப்புகள்
